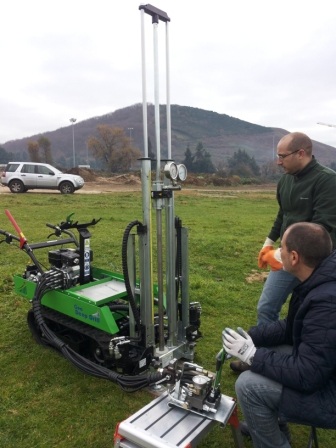

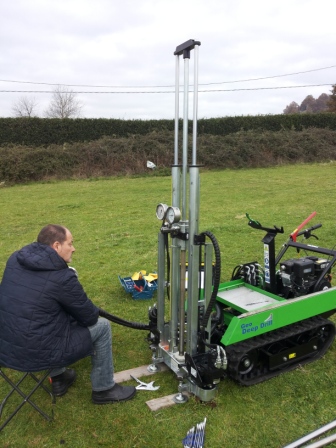

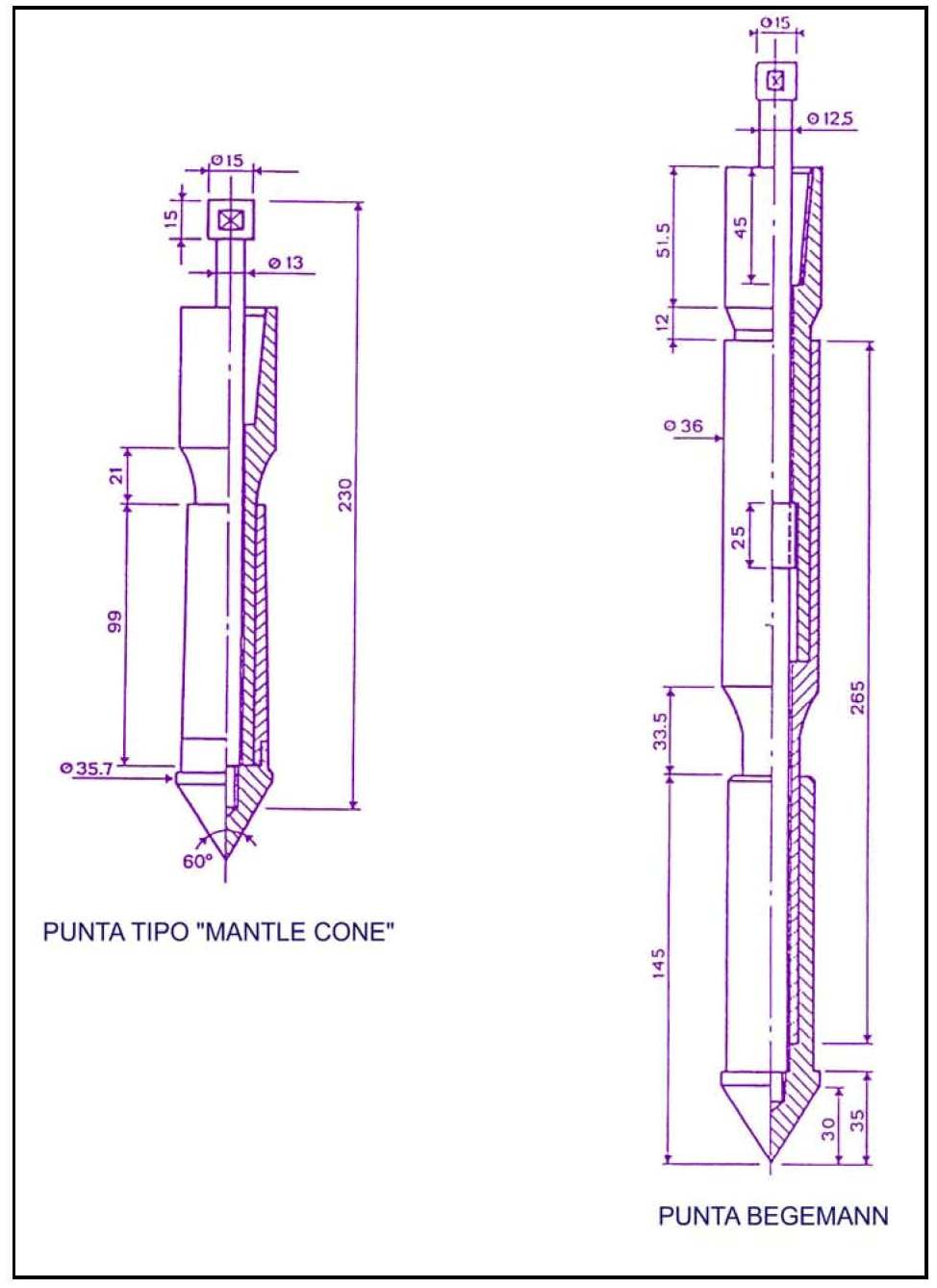

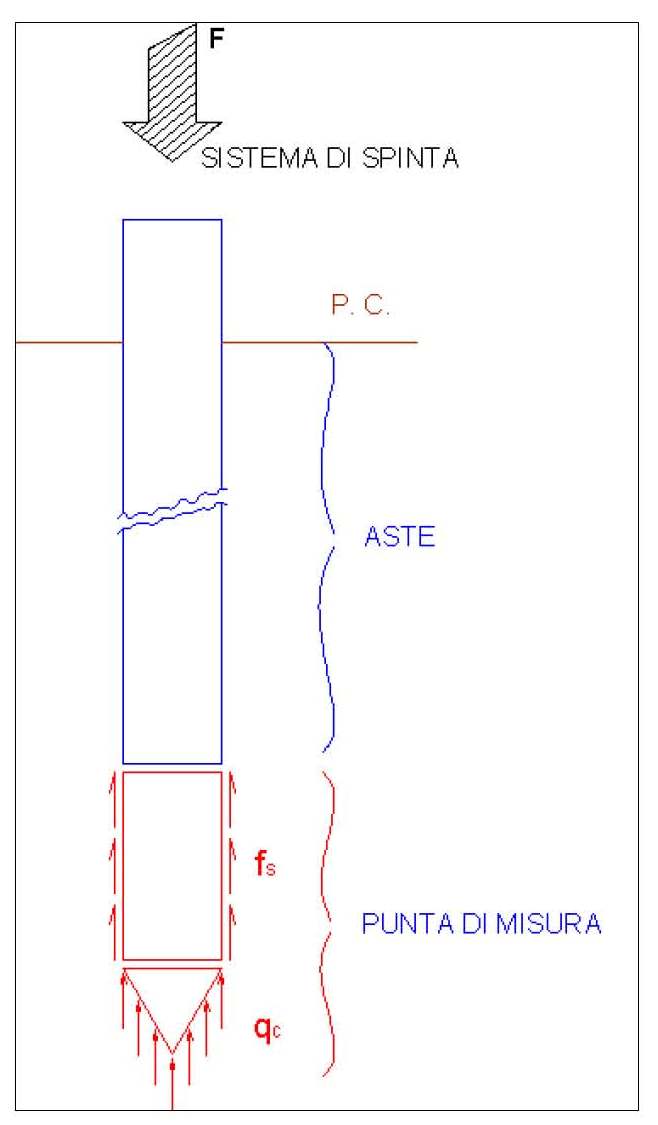

La prova penetrometrica statica CPT (di tipo meccanico) consiste essenzialmente nella misura della resistenza alla penetrazione di una punta meccanica di dimensioni e caratteristiche standardizzate, infissa nel terreno a velocità costante (v = 2 cm / sec ± 0,5 cm / sec ). La penetrazione viene effettuata tramite un dispositivo di spinta (martinetto idraulico), opportunamente ancorato al suolo con coppie di coclee ad infissione, che agisce su una batteria doppia di aste (aste coassiali esterne cave e interne piene), alla cui estremità è collegata la punta. Lo sforzo necessario per l'infissione è misurato per mezzo di manometri, collegati al martinetto mediante una testa di misura idraulica. La punta conica (del tipo telescopico) è dotata di un manicotto sovrastante, per la misura dell'attrito laterale:punta/manicotto tipo "Begemann". Le dimensioni della punta/manicotto sono standardizzate, e precisamente ( Norme: ASTM D3441-86): diametro Punta Conica meccanica d = 35,7 mm area di punta Ap = 10 cm2 angolo di apertura del cono α = 60 ° superficie laterale del manicotto Am = 150 cm2 Sulla batteria di aste esterne può essere installato un anello allargatore per diminuire l'attrito sulle aste, facilitandone l'infissione. REGISTRAZIONE DATI Una cella di carico, che rileva gli sforzi di infissione, è montata all'interno di un'unità rimovibile, chiamata "selettore", che preme alternativamente sull'asta interna e su quella esterna. Durante la fase di spinta le aste sono azionate automaticamente da un comando idraulico. L'operatore deve solamente controllare i movimenti di spinta per l'infissione delle aste. I valori acquisiti dalla cella di carico sono visualizzati sul display di una Sistema Acquisizione Automatico (qualora presente) o sui manometri. Per mezzo di un software (in alcuni strumenti) è possibile sia durante l'acquisizione, che in un secondo momento a prove ultimate trasferire i dati ad un PC. Le letture di campagna (che possono essere rilevate dal sistema di acquisizione sia in Kg che in Kg/cm2) durante l’infissione sono le seguenti: Lettura alla punta LP = prima lettura di campagna durante l’infissione relativa all’infissione della sola punta Lettura laterale LT = seconda lettura di campagna relativa all’infissione della punta+manicotto.
